Reducție rectangulară simetrică

Material: Tablă oțel galvanizat
Grosime tablă (g): 0,5 – 1 mm

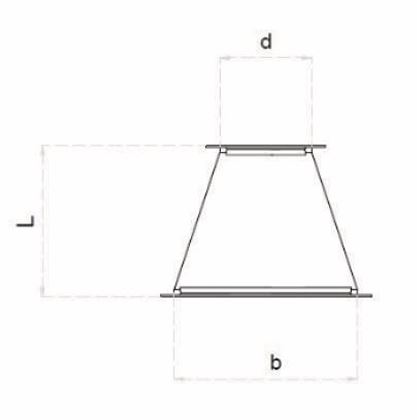

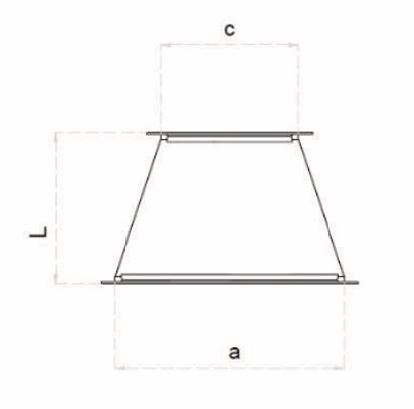

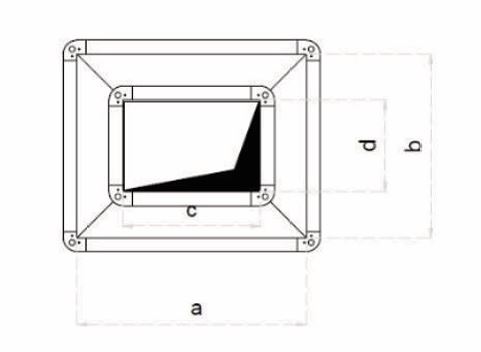

Dimensiuni:
- a, c – lățime / b, d – înălțime / L – lungimea
- se poate personaliza conform cerințelor.
- a x b / c x d reprezintă dimensiunile fără profil flanșă
- forma constructivă cu preluare la min. 45°
- L min = 150 mm
Disponibilitate: DOAR LA COMANDĂ

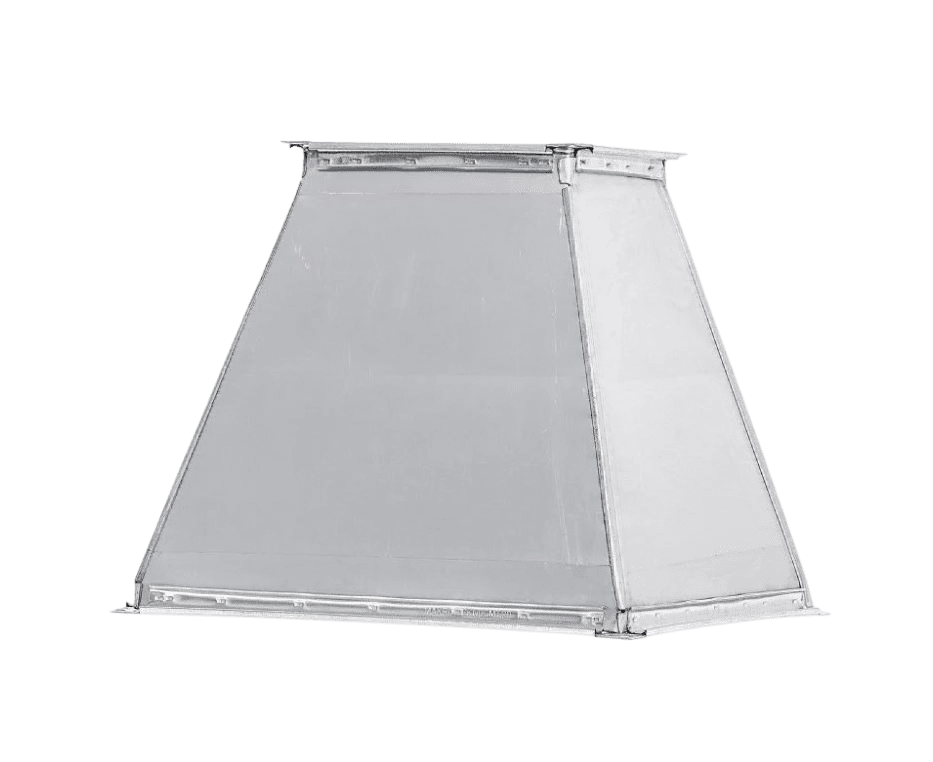

Reducția rectangulară simetrică este utilizată pentru tranziția lină între două tronsoane de tubulatură cu dimensiuni diferite, păstrând alinierea centrală a sistemului de ventilație. Fabricată din oțel galvanizat, această piesă asigură o modificare progresivă a secțiunii, minimizând turbulențele și menținând eficiența debitului de aer. Construcția simetrică (în care toate laturile se înclină egal spre centrul axului) oferă un aspect vizual ordonat și facilitează calculul sarcinilor în proiectare. Este prevăzută cu rame de profil tip flanșă la ambele capete pentru o conectare rapidă și etanșă în rețeaua de canale rectangulare.

Geometrie optimă: Unghiul de înclinație al laturilor este calculat astfel încât să nu creeze rezistență excesivă (pierdere de sarcină). O lungime prea scurtă a reducției poate duce la zgomot, de aceea noi respectăm standardele de fabricație pentru o pantă lină.
Sistem de îmbinare: Echipată standard cu flanșe (L20, L30 sau L40) și colțare, gata pentru montajul cu șuruburi și cleme (ghivece).
Etanșeitate maximă: Îmbinările sunt realizate prin fălțuire etanșă, iar colțurile sunt verificate pentru a preveni pierderile de presiune în punctele critice.
Sfat de măsurare: Pentru comandă, este necesar să specificați dimensiunile de intrare ( $A \times B$ ), dimensiunile de ieșire ( $a \times b$ ) și lungimea totală a piesei ( $L$ ).
Aplicații: Ideală pentru ramificațiile principale din hale, clădiri de birouri sau centre comerciale unde traseul trebuie să rămână centrat din motive de spațiu sau design.
